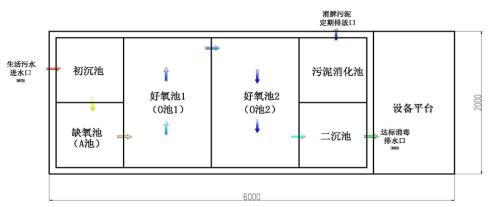

一体化生活污水布置图及说明

YWS系列生活污水处理一体化设备的设计主要是针对生活污水和与之类似的工业有机污水的处理，其主要处理手段是采用目前成熟的生化处理技术-生物接触氧化法，水质参数按一般生活废水水质，进水 COD300～350mg/L，出水 COD100mg/L 指标设计。特点是：单元化、模块化、规模可调化。总共有七部分组成:(1)初沉池；(2)缺氧池；(3)好氧池；(4)二沉池；(5)污泥池；(6)消毒装置；（7）风机、水泵、电控部分；

分述如下：

1、初沉池：采用竖流式结构，可靠、稳定、方便维护管理。用于去除泥砂及部分悬浮物，可提高整套污水处理系统的长期运行稳定性。该池表面水力负荷为0.5m³/m².h，水力停留时间2小时。

2、缺氧池：该池为生物选择池，具有水解改善可生化性的功能。同时利用回流的混合液中带入的硝酸盐和进水中的有机物碳源进行反硝化，使进水中NO2-、NO3-还原成N2达到脱氮作用，在去除有机物的同时降解氨氮。该池水力停留时间为2～4 小时。

3、好氧池：该池采用两级生物接触氧化进行生化处理，比传统活性污泥法有机负荷高。内部安装有生物载体立体填料，易挂膜，不堵塞。填料比表面积为 160m²/m³，接触池气水比在 15：1 左右。绝大部分的有机物在此进行降解而得到净化。该池水力停留时间为8-12小时左右。

4、二沉池：生化后的污水流到二沉池进行泥水分离，该池为竖流式沉淀池。该池表面水力负荷为0.75m³/m².h，水力停留时间2小时。浓泥水部分回流至缺氧池进行脱氮，剩余污泥采用气提至污泥池进行好氧消化。

5、污泥池: 剩余污泥在此池内进行好氧消化。污泥池上清液回流至缺氧池内进行再处理。消化后剩余污泥很少，可加少量石灰熟化消毒后定期清理用作农肥处理。

6、消毒装置；现在的消毒方式很多，有含氯类强氧化剂（氯气、次氯酸钠、氯片、二氧化氯）、臭氧、紫外线等。考虑到现场使用情况，采用紫外线消毒杀菌方式维护较简单方便。

7、风机：采用合资公司百事德风机，噪音小，运行稳定可靠。水泵采用国内优质品牌，故障率低，可靠。电器控制采用PLC可编程控制器集中控制，并配有触摸屏显示。方便管理，自动化程度高。
